概述：DZ系列带式制动器主要用于船用起重机回转、起升、俯仰机构的制动。
主要特点：使用安全可靠，制动平稳，动作频率高；弹簧制动，液压释放；整体结构简单紧凑，重量轻；主要摆动绞点设有自润滑轴承，传动效率高、寿命长，在使用过程中无需润滑；无石棉制动衬垫，绿色环保。
使用条件：
环境温度: -20℃ -40℃
户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。

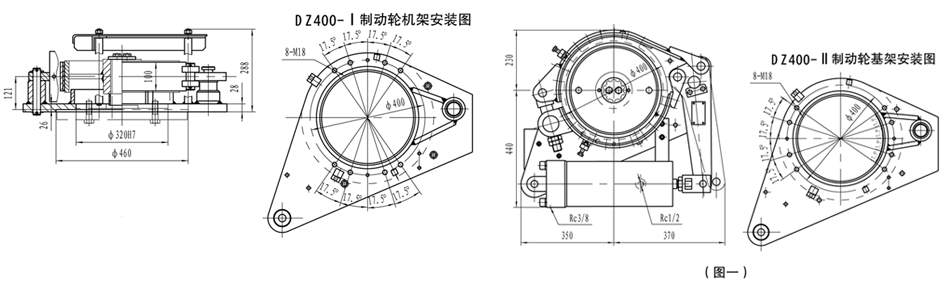

技术参数见表一，结构及外形尺寸见图一
型号 |
制动力矩(Nm) |
油压(MPa) |
工作行程 (mm) |
退距 (mm) |
重量(Kg) |
|
制动器 |
匹配液压缸 |
|||||
DZ400-1 |
HC215C |
6815 |
2.45 |
50 |
3 |
217 |
DZ400- II |
||||||

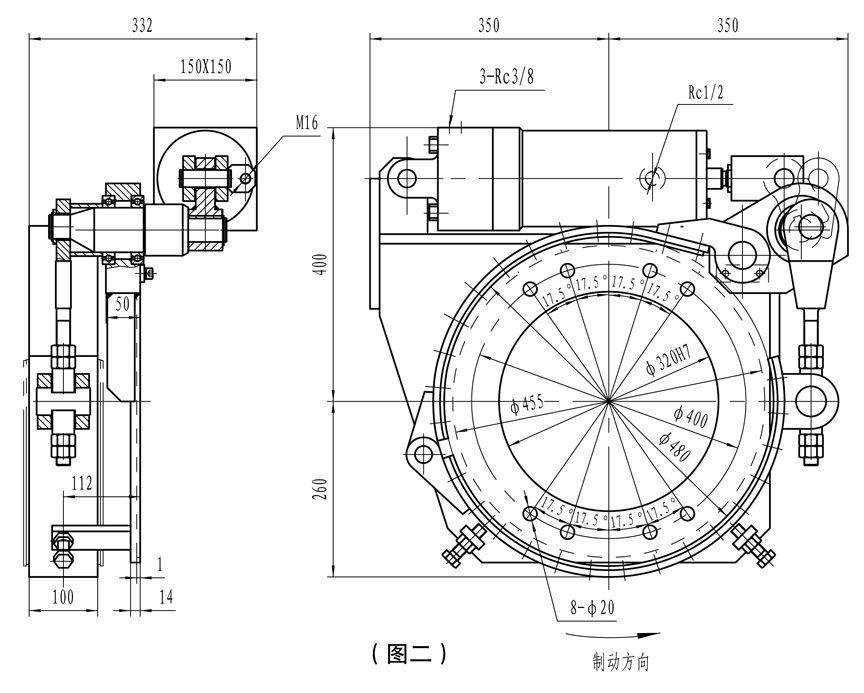

技术参数见表二，结构及外形尺寸见图二
型号 |
制动力矩 (N.m) |
油压 (MPa) |
工作行程 (mm) |
退距 (mm) |
重量 (Kg) |
|
制动器 |
匹配液压缸 |
|||||
DZ480- 1 |
HC305A |
9280 |
18.2 |
50 |
1.5 |
120 |

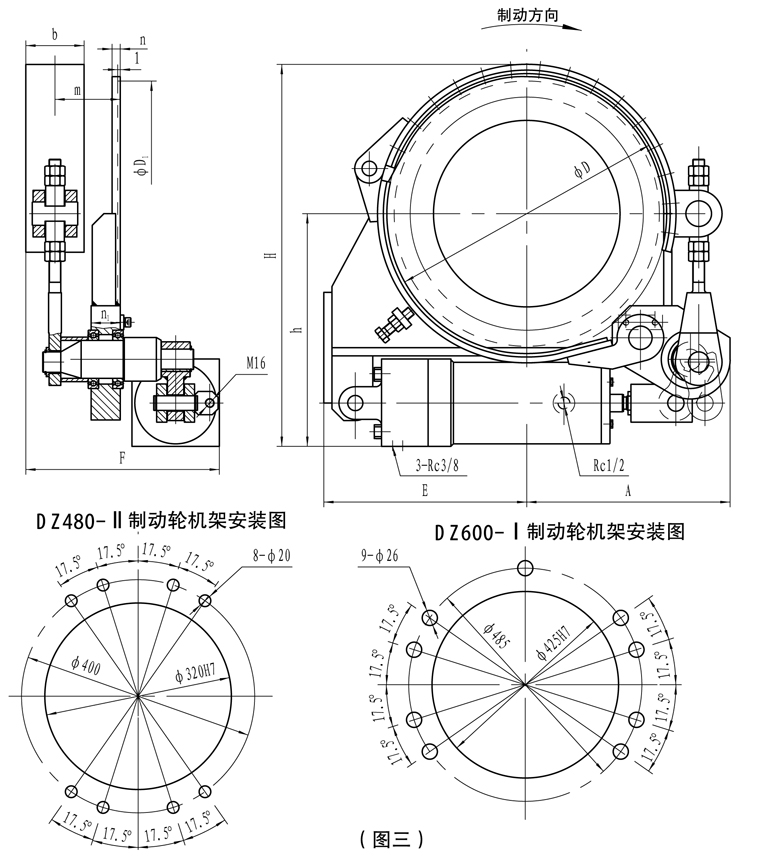

技术参数及外形尺寸见表三，结构见图三
型号 |
制动力矩 (N.m) |
油压(MPa) |
工作行程(mm) |
退距 (mm) |
D |
b |
m |
n |
n1 |
D1 |
h |
H |
E |
A |
F |
重量 (Kg) |
|
制动器 |
匹配液压缸 |
||||||||||||||||
DZ480- II |
HC305A |
9280 |
18.2 |
50 |
1.5 |
480 |
100 |
112 |
14 |
50 |
455 |
400 |
660 |
350 |
350 |
332 |
120 |
DZ600- 1 |
HC205A |
14700 |
18.2 |
60 |
1.5 |
600 |
125 |
136.5 |
16 |
60 |
560 |
480 |
800 |
382 |
430 |
370 |
174 |

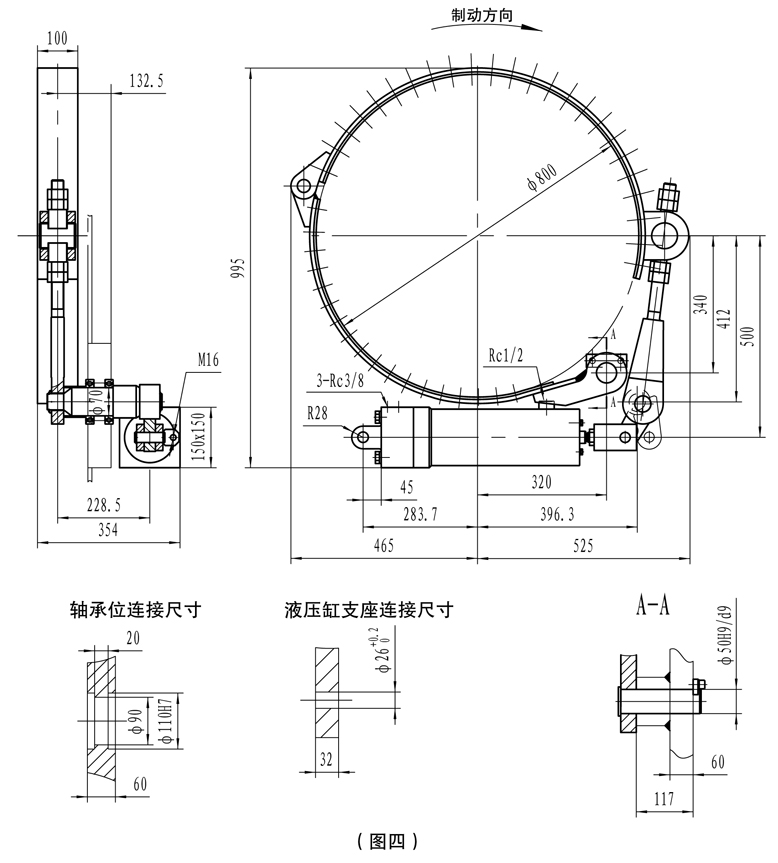

技术参数见表四，结构及外形尺寸见图四
型号 |
制动力矩（Nm） |
油压(MPa) |
工作行程(mm) |
退距 (mm) |
质量(kg) |
|
制动器 |
匹配液压缸 |
|||||
DZ800-I |
HC205C |
22065 |
18.2 |
60 |
1.5 |
124 |
技术参数见表五，结构及外形尺寸见图五(表五)
型号 |
制动力矩(NM) |
油压 (MPa) |
工作行程 (mm) |
退距 (mm) |
重量 (Kg) |
|
制动器 |
匹配液压缸 |
|||||
DZ800- II |
HC205A |
22065 |
18.2 |
60 |
1.5 |
124 |
技术参数及外形尺寸见表六，结构见图六
型号 |
制动力矩(NM) |
工作行程(mm) |
油压(Mpa) |
退距(mm) |
D |
b |
h1 |
h2 |
h3 |
i1 |
i2 |
i3 |
m |
m1 |
m2 |
E |
A |
H |
F |
重量(kg) |
|
制动器 |
匹配液压缸 |
||||||||||||||||||||
DZ900- I |
HC205C |
29420 |
60 |
18.2 |
1.5 |
900 |
125 |
325.8 |
378.9 |
421.2 |
178.4 |
376 |
502 |
137.5 |
212.5 |
119 |
515 |
580 |
970 |
350 |
126 |
DZ900- II |
HC630C |
46300 |
60 |
18.2 |
1.5 |
900 |
150 |
320 |
379.1 |
420.3 |
328 |
381 |
507 |
150 |
225 |
132 |
515 |
580 |
970 |
375 |
164 |
