概述： TWZ(B) 系列制动器为脚踏式人力操纵的常开鼓式制动器，主要用于各种中、小型起重机大车运行机构的减速制动。TWZ产品安装尺寸符合JB/ZQ4388-1997标准， TWZ(B)产品安装尺寸符合德国DIN15435和JB/T7021-2006标准。
使用条件：
环境温度: -20℃-50℃;
周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90% ，否则应采用防腐型产品。
使用地点的海拔高度符合GB755-2000 。

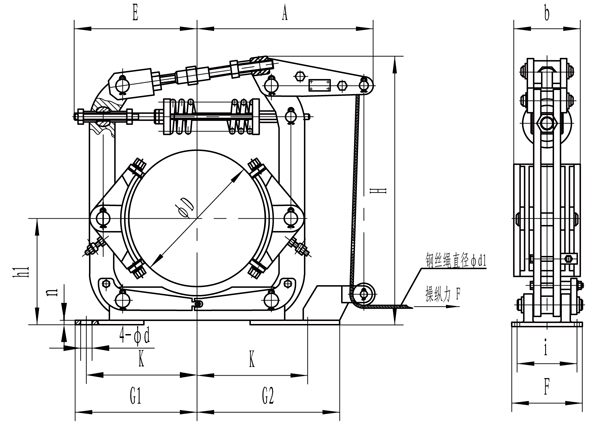

_xh.jpg)

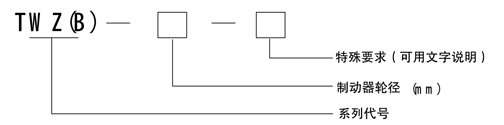

_xh2.jpg)
单位：（mm)
型号 |
最大操纵力F |
最大制动力矩 (N.m) |
D |
h1 |
K |
i |
d |
n |
b |
G1 |
G2 |
F |
E |
A |
d1 |
H |
重量 (kg) |
TWZ-200 |
320 |
230 |
200 |
170 |
175 190 |
60 |
18 |
8 |
90 |
210 |
265 |
100 |
205 |
325 |
4 |
460 |
23 |
TWZB-200 |
320 |
200 |
|
160 |
145 |
55 |
14 |
10 |
70 |
165 |
225 |
90 |
205 |
325 |
4 |
450 |
25 |
TWZ-300 |
370 |
500 |
300 |
240 |
250 270 |
80 |
22 |
12 |
140 |
300 |
300 |
130 |
290 |
405 |
4 |
600 |
60 |
TWZB-315 |
370 |
500 |
315 |
230 |
220 |
80 |
18 |
12 |
110 |
245 |
300 |
115 |
290 |
405 |
4 |
590 |
63 |
注：具体型号，结构外形尺寸保留更改的权利。
