YDF(P)系列电力液压管道通风启闭器

概述:YDF系列电力液压管道通风启闭器是专门为提高炼铁高炉送料系统除尘效率、铁水罐位的烟气除尘、烧结厂的高浓度除尘效果的改善而设计的成套设备。在旧高炉的技术改造和新建高炉集中除尘领域得以广泛应用。

主要特点:
动作快:通电打开时间约为1.0秒,断电关闭时间约为0.8秒。
參寿命长:动力源为Ed推动器,转动部位设自润滑轴承,主体结构选用优质钢材,强度高,寿命长。
适应性强:电气系统外壳防护等级IP65,环境温度-20℃~50℃。
电源:三相交流380V, 50Hz。
安装改造方便:可以在垂直管路和水平管路上安装,也能够适应倾斜管路的安装。并配有相同连接法兰两个。无须电气线路设计和控制器,直接同主电机引入线并联接线即可。

产品详情

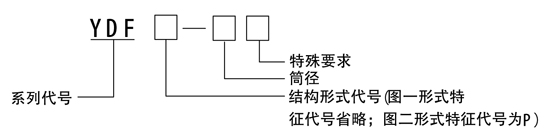

型号意义

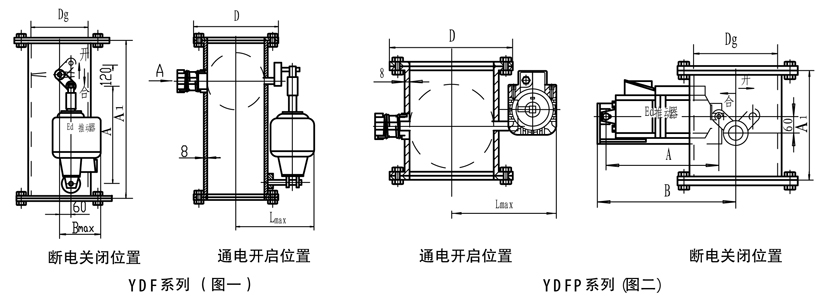

外形尺寸表

单位(mm)

型号

推动器型号

A

A1

Dg

D

Lmax

Bmax

重量(kg)

YTF-300

Ed50/12

515

900

309

440

370

220

150

YTF-400

Ed50/12

515

900

410

540

420

270

180

YTF-500

Ed80/12

530

960

513

645

470

320

230

YTF-600

Ed80/12

530

960

614

755

520

400

270

YTF-700

Ed121 /12

705

1150

704

860

570

440

350

YTF-800

Ed121 /12

705

1150

804

975

620

500

420

注:具体型号,结构外形尺寸保留更改的权利。

外形尺寸及性能参数 单位(mm):

型号

推动器型号

A

A1

Dg

D

B

Lmax

重量(kg)

YDFP-300

Ed50/12

515

316

309

440

630

390

100

YDFP-400

Ed50/12

515

416

410

540

650

460

150

YDFP-500

Ed80/12

530

520

513

645

670

520

170

YDFP-600

Ed80/12

530

620

614

755

670

580

230

YDFP-700

Ed121 /12

705

350

704

860

840

670

250

YDFP-800

Ed121 /12

705

350

804

975

840

740

310

YDFP-1000

Ed201 /12HS

705

350

1004

1175

840

670

420

YDFP-1200

Ed201 /12HS

705

350

1204

1375

840

740

500

YDFP-1400

Ed301 /12HS

705

300

1404

1575

840

1080

580

YDFP-1500

Ed301 /12

705

300

1504

1685

840

1105

736
