Ed系列电力液压推动器

使用条件:
环境温度: -20℃ -50℃使用DB-25液压油,低于-20℃时用YH-10航空液压油,可不装加热器;用DB-25液压油,必须装加热器。连续工作S1 ,断续工作S3-60% 。
电压和频率: 三相交流380V/50(60)Hz ,我公司还可以提供其它不同频率,不同电压的产品,需要时请协商订货。
三相交流异步式电动机,符合( G8755-2000 )规定,性能详见"技术数据"绝缘等级: F级、电器防护等级: IP65 。
电缆:导线截面最大可达4X2.5mm²。
高效防腐产品:用于空气中有腐蚀介质和相对湿度高,并由此可能生成凝水的情况。电机采用真空注塑的定子,涂漆采用特殊防腐漆,系列产品均可提供防腐产品,用户需要可与公司联系。

产品详情

Ed 系列电力液压推动器应用

电力液压推动器是一种集电机、离心泵、油缸为一体,结构紧凑的驱动控制装置,广泛用作各种块式制动器和盘式制动器的驱动装置,还可以用于各种工业阀门、闸门、定向摆动和转动(<900)装置及夹紧装置的驱动控制。

性能及结构特点

Ed系列电力液压推动器

Ed 系列推动器是独家引进原西德EMG公司全套设计与制造技术生产制造,符合德国DIN15430和JB/T 10603-2006标准。Ed 系列推动器其零部件均由数控加工中心加工,从加工到装配,严格的工艺、完善的检测、可靠的性能及寿命试验确保了整机的最佳性能。
铝合金外壳全密封单推杆结构,外形美观、重量轻、功能齐全、性能优良、品种规格齐全。
电机为非油浸式结构, F级绝缘,耐热性好,寿命长。
电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气防护等级IP65。
电机轴和推杆均经过表面特殊处理,使密封件寿命大大延长。
传动部分全部为双密封结构,密封可靠。
Ed推动器油缸壳体一侧设有平衡气室,可在0-180。范围内安装使用。

Ed系列推动器附加装置

Ed推动器可根据用户的要求增设附加装置来实现如下附加功能:可同时设置上下限位开关。
上升限位开关:可指示制动器是否正常打开,推杆是否推到规定位置等。
下降限位开关:可指示制动器是否正确闭合,推杆是否回到规定位置等。
上升延时阀和下降延时阀或上升下降延时阀,可在额定动作时间至额定动作时间的10-20倍内调整所需的具体延时值。
短行程推动器可增设内置式制动弹簧( c-弹簧)、复位弹簧(w-弹簧)、缓冲弹簧( d-弹簧) 。
增设加热器,在使用地点环境温度低于-20'C,可根据需要增设加热器。

特殊要求

根据要求可提供不同电压,不同频率等级的推动器。 通过特殊处理的三防电机适用于"TH" 型、"AH" 型、混合型要求。

安装方式的选择

垂直安装:活塞杆连接块朝上。 水平安装和中间任意位置: 安装形式如下图示。

所有推动器的推杆连结块都可以旋转。Ed50-Ed301 安装底座可作90。旋转。Ed23和Ed30安装底座也可提供900旋转,但安装高度尺寸A增加8毫米(订货时说明) 。 无论何种安装位置,活塞杆都不能承受径向力,以免影晌使用效果和寿命。

附加装置

根据用户需要可安装各种附加装置满足不同工作需要。
上升或下降阀:加装上升阀"H" ,下降阀"8" 或上升下降阀"H、S 可使上升下降时间无级延长,可调整的最大值可达额定值的10-20倍,阀在外部调节。带阀的推动器(阀全开时) ,其上升下降时间将会有所延长,短行程延长0.1-0.2秒,长行程延长约0.2-0 .4秒。

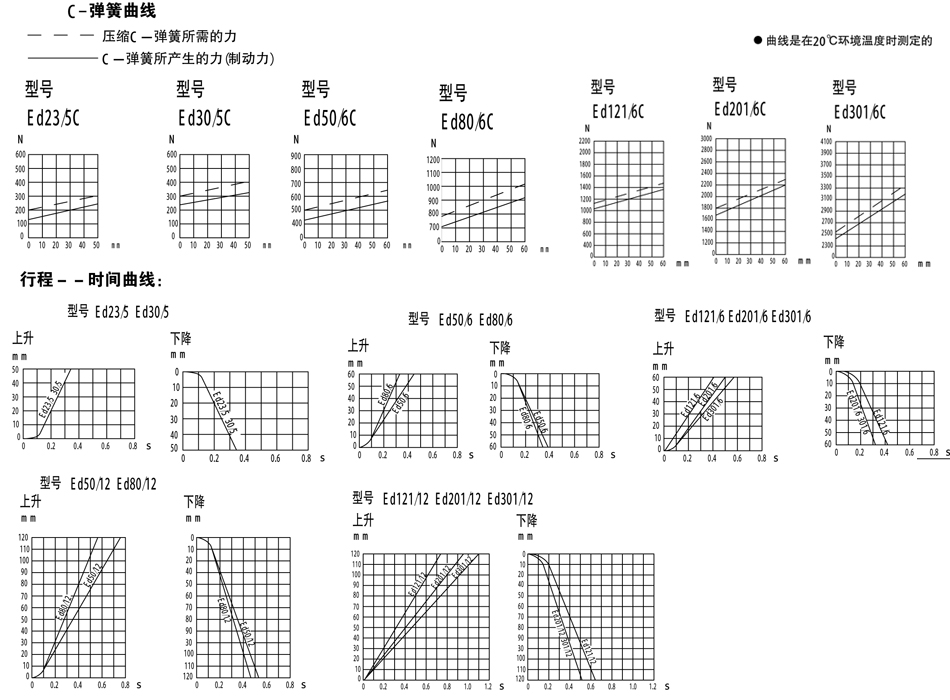

制动弹簧: (C-弹簧)它产生制动力,技术数据表中所列的制动弹簧力值为上升行程的1 /3 (下降行程的2/3 )时的弹簧力。
复位弹簧: 工作原理同C-~单簧,但复位的弹簧力较小。
缓冲弹簧( d-弹簧)加缓冲弹簧(仅适用于短行程推动器) ,主要调节制动过程: 缓冲制动的非周期瞬变过程,使制动平稳,它代替连杆连接块装在活塞杆上,不改变推动器的行程。(注意: 安装d-弹簧的推动器不能装行程开关且须和C弹簧配套使用)
加热器: 在环境温度低于-20℃的地区,可根据用户需要加装加热器,加热器分AC110V或AC220V两种电压(参数见下表),订货时需注明,温度的控制调节方法由用户自己选择。
行程开关: 根据用户要求,推动器可以装机械式行程开关或接近开关。

加热器参数值:

动器型号

加热器型号

Ed23

Ed30

Ed50

Ed80

Ed121

Ed201

Ed301

AC110V时功率(W)

220

220

350

350

350

350

350

AC220V时功率(W)

型号意义

推动器附加装置

附加装置代号

表示意义

C

制动弹簧

M

复位弹簧

d

缓冲弹簧

H

上升延时阀

s

下降延时阀

E 1

上升机械式行程开关

E2

下降机械式行程开关

EB

感应式行程开关

R

加热器

技术参数及外形尺寸表

Ed23-Ed80主要特点: 活塞杆采用先进的防护措施可以减少磨损和防腐蚀,有双层防尘密封,液压系统的油腔密封采用双层密封圄,从而大大提高了使用寿命。 连杆可以3600 旋转。

技术数据

型号

额定推力(N)

额定行程(nm)

制动弹簧力(N)

复位弹簧力(N)

额定频率(HZ)

输入功率(W)

额定电压

(V)

额定电流

(A)

最大工作频率(c/h)

重量(Kg)

短行程推动器





















Ed23/5

220

50

180

100

50

165

380

0.52

2000

10

Ed30/5

300

50

270

95

50

200

380

0.46

2000

14

Ed40/4

400

40

270

95

50

200

380

0.46

2000

14

Ed50/6

500

60

460

267

50

210

380

0.48

2000

21

Ed70/5

700

50

460

267

50

210

380

0.50

2000

21

Ed80/6

800

60

750

267

50

330

380

1.42

2000

24

Ed121/6

1250

60

1200

700

50

330

380

1.44

2000

39

Ed201/6

2000

60

1900

700

50

450

380

1.45

2000

39

Ed30U

3000

60

2700

700

50

550

380

1.46

1500

40

长行程推动器





















Ed50/l2

500

120





50

210

380

0.48

1200

26

Ed80/I2

800

120





50

330

380

1.42

1200

27

Ed121/12

1250

120





50

330

380

1.44

1200

39

Ed201/12

2000

120





50

450

380

1.45

1200

39

Ed301/12

3000

120





50

550

380

1.46

900

40

Ed630/l2

6300

120





50

1100

380

2.4

630

外形尺寸表

型号

A

B

C

D

E

F

G

H

K

L

M

N

0

P

Q

R

S

T

U

V

W

Ed23/5

①286

50

26

12

12

20

16

20

160

80

80

40

200

16

85

55

75

98

20

15



Ed30/5

②370

50

34

15

16

25

16

18

160

80

80

40

197

16

85

55

75

98

20

15



Ed40/4

377

40

41

15

16

30

16

18

160

80

80

40

197

16















Ed50/6

435

60

36

18

20

30

20

23

190

95

120

60

254

22

85

55

75

100

22

15



Ed70/5

430

50

31

17

20

30

20

24

190

95

100

41

254

22















Ed80/6

450

60

36

18

20

30

20

23

190

95

120

60

254

22

85

55

75

100

22

15



Ed50/l2

515

120

36

18

20

30

20

23

190

95

120

60

254

22













Ed80/I2

530

120

36

18

20

30

20

23

190

95

120

60

254

22















Ed121/6

645

60

38

25

25

40

25

35

240

112

90

40

260

25

130

80

120

147

35

20

130

Ed201/6

645

60

38

25

25

40

25

35

240

112

90

40

260

25

130

80

120

147

35

20

130

Ed301/6

645

60

38

25

25

40

25

35

240

112

90

40

260

25

130

80

120

147

35

20

130

Ed121/12

705

120

38

25

25

40

25

35

240

112

90

40

260

25













190

Ed201/12

705

120

38

25

25

40

25

35

240

112

90

40

260

25













190

Ed301/12

705

120

38

25

25

40

25

35

240

112

90

40

260

25













190

Ed630/l2

865

120

38

25

25

40

25

40

270

127

110

60

327

25













①旋转90 0 时A=294 ②旋转90 。时A=378 注: 具体型号,结构外形尺寸保留更改的权利。
