概述： QP(CQP) 系列气动钳盘制动器主要用于起重、运输、冶金、矿山、港口、建筑等机械中各种机构的制动和减速。
使用条件：环境温度: -5℃-40℃ 工作气压: QP系列为5-7bar; CQP 系列为≦7bar。 户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。 空气源不应有油、水和其他杂质。
主要特点：QP 系列为弹簧制动，气动释放; CQP 系列为气压制动，弹簧释放。
整体结构简单，体积小，重量轻。
无石棉制动衬垫，绿色环保。
制动衬垫安装采用压簧卡装式，更换方便快捷。
制动衬垫磨损后调整方便简单。
QP 系列每种规格制动器的一种盘径可进行四级制动力矩调整。
所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，制动时间可实现无级调整。
注: 1 、可生产不同盘厚、不同安装尺寸的气动钳盘制动器。
2 、具体型号、结构外形尺寸保留更改的权利。

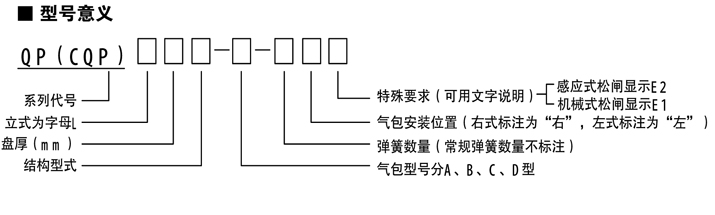

例如：1、选用QP12.7型、A型气包、弹簧为6根、气包左式安装，其订货标记为QP12.7-A-6左；
2、选用QPL12.7A型、B型气包、带机械式松闸显示，气包右式安装，其订货标记为QPL12.7A-B-E1右。

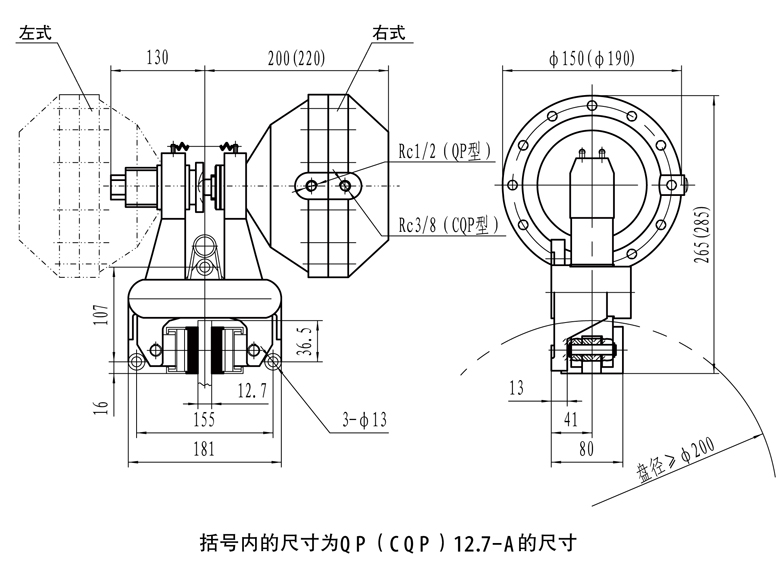

QP12.7型
型号 |
额定制动力(N) (八根弹簧) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
QP12.7-A |
6400 |
制动盘半径-0 . 03 |
额定制动力X有效半径 |
273 |
553 |
24 |
QP12.7-B |
4800 |
140 |
293 |
20 |
CQP12.7型
型号 |
额定制动力(N) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
CQP12.7-A |
1788X工作气压 |
制动盘半径-0 . 03 |
额定制动力X有效半径 |
273 |
553 |
23 |
CQP12.7-B |
1055X工作气压 |
140 |
293 |
19 |
气包带自动补偿机构，制动衬垫磨损后无需人工调整，方便省时。
型号 |
额定制动力(N) (八根弹簧) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
QP12.7-C |
6400 |
制动盘半径-0 . 03 |
额定制动力X有效半径 |
273 |
553 |
25 |
QPL12.7A型
型号 |
额定制动力(N)(八根弹簧) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
QPL12.7A-A |
6400 |
制动盘半径-0.03 |
额定制动力X有效半径 |
273 |
553 |
24 |
QPL12.7A-B |
4800 |
140 |
293 |
20 |
CQPL12.7A型
型号 |
额定制动力(N) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
CQPL12.7A-A |
1788X工作气压 |
制动盘半径-0.03 |
额定制动力X有效半径 |
273 |
553 |
23 |
CQPL12.7A-B |
1055X工作气压 |
140 |
293 |
19 |

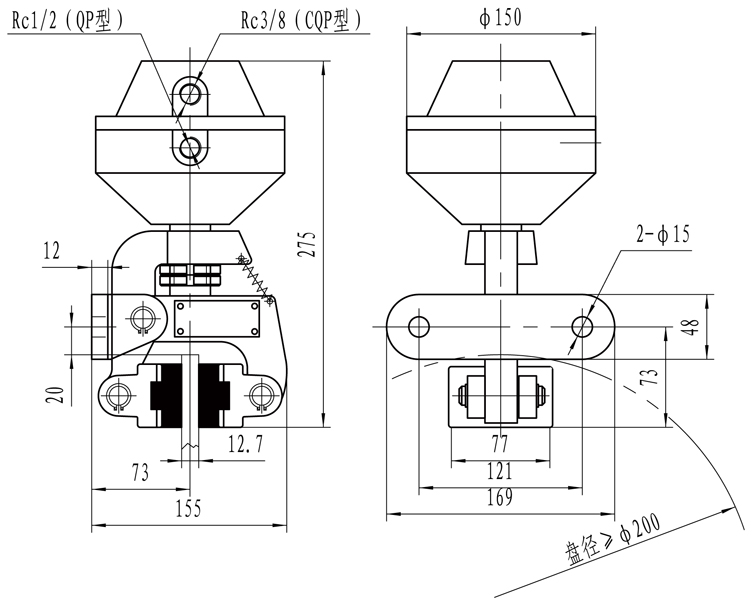

QPL12.7-B型
型号 |
额定制动力(N)(八根弹簧) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
QPL12.7-B |
2100 |
制动盘半径-0.03 |
额定制动力X有效半径 |
140 |
293 |
11 |
CQPL 12.7-B型
型号 |
额定制动力(N) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
CQPL12.7-B |
416X工作气压 |
制动盘半径-0.03 |
额定制动力X有效半径 |
140 |
293 |
10 |

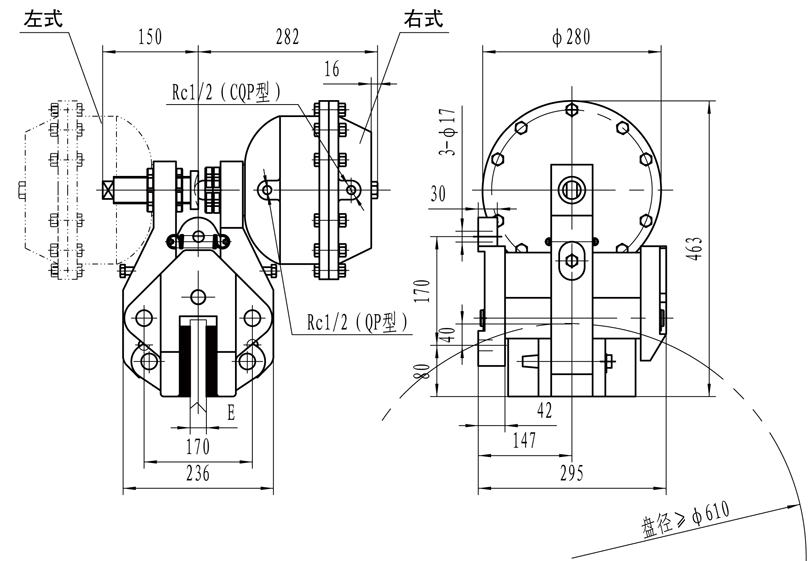

QP30 ( 25.4 )型
型号 |
E |
额定制动力(N) (12根弹簧) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
QP30-D |
30 |
32800 |
制动盘半径-0. 065 |
额定制动力X有效半径 |
1400 |
3000 |
70 |
QP25.4-D |
25.4 |
CQP30 (25.4) 型
型号 |
E |
额定制动力(N) (12根弹簧) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
CQP30-D |
30 |
6097X工作气压 |
制动盘半径-0. 065 |
额定制动力X有效半径 |
1400 |
3000 |
68 |
CQP25.4-D |
25.4 |

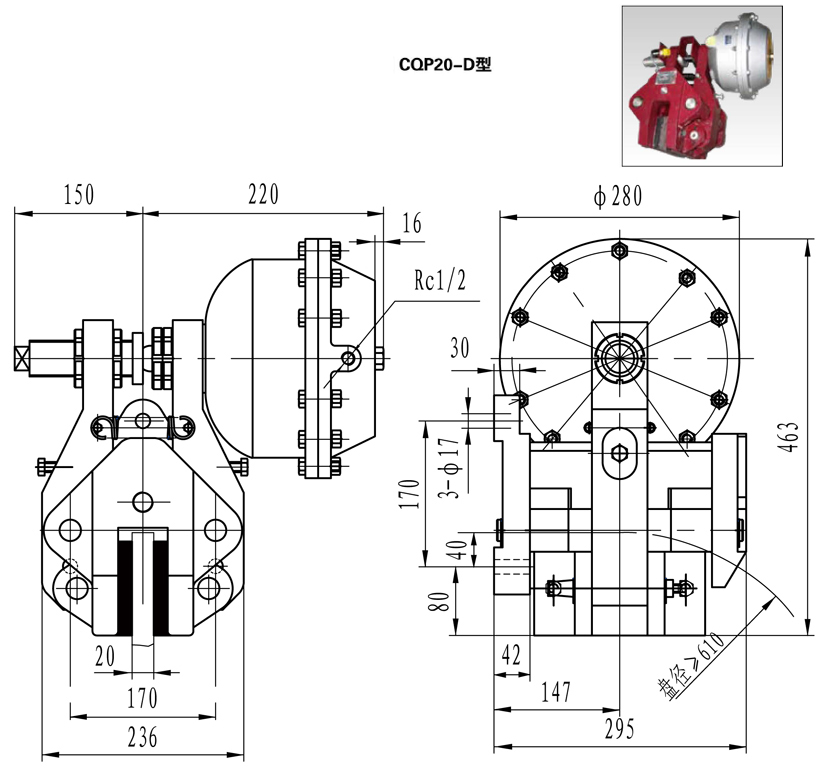

CQP20-D型
型号 |
额定制动力(N) |
制动盘有效半径(m) |
额定制动力矩（Nm） |
工作气体容量（cm3) |
总气体容量（cm3) |
重量(kg) |
CQP20-D |
6097X工作气压 |
制动盘半径-0. 065 |
额定制动力X有效半径 |
1400 |
3000 |
68 |
注：具体型号，结构外形尺寸保留更改的权利。
