YWZ10系列电力液压鼓式制动器

制动器安装尺寸和制动力矩参数:GB6333-86标准,技术要求符合JB/T6406-2006标准。

使用条件:
环境温度: -20℃-50℃;
周围工作环境中不得有易燃、易爆及腐蚀性气体,否则应采用防腐型产品;
空气相对湿度不大于90%;
使用地点的海拔高度符合GB755-2000。

产品详情

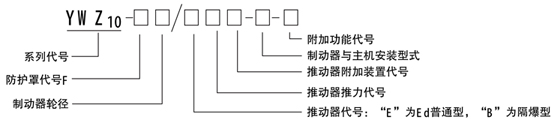

型号意义

制动器附加功能表

附加功能代号

附加功能

K1

开闸(上升)显示行程开关

K 2

闭闸(下降)显示行程开关

S

手动装置

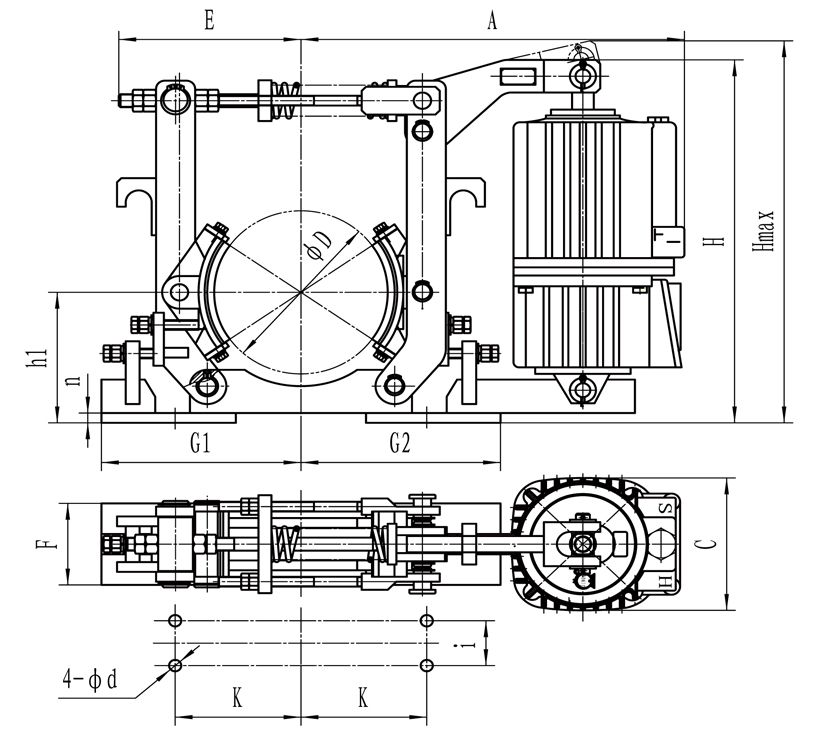

技术参数及外形尺寸表

(注:匹配Ed推动器)单位:(mm)

型号

制动力矩

退距

A

b

C

D

d

E

F

G1

G2

H

Hmax

h1

i

K

n

重量kg

制动器

匹配推动器

YWZ10-200/E23

Ed23/5

80-130

1

445

80

160

200

14

210

100

230

230

415

450

160

55

145

12

55

YWZ10-200/E30

Ed30/5

80-200

445

480

59

YWZ10-250/E23

Ed23/5

100-170

1

550

100

160

250

18

260

120

260

260

495

530

190

65

180

14

69

YWZ10-250/E30

Ed30/5

100-240

72

YWZ10-250/E50

Ed50/6

220-500

190

515

555

73

YWZ10-315/E30

Ed30/5

230-280

1.2

600

125

160

315

18

350

130

320

320

555

595

225

80

220

16

105

YWZ10-315/E50

Ed50/6

430-550

190

600

108

YWZ10-315/E80

Ed80/6

430-1050

110

YWZ10-400/E50

Ed50/6

510-650

1.3

710

160

190

400

22

375

160

375

375

675

675

280

100

270

18

175

YWZ10-400/E80

Ed80/6

510-1100

180

YWZ10-400/E121

Ed121/6

820-1800

240

758

800

197

YWZ10-500/E80

Ed80/6

970-1200

1.5

760

200

190

500

22

440

190

440

440

790

790

335

130

325

20

200

YWZ10-500/E121

Ed121/6

970-2000

770

815

213

YWZ10-500/E201

Ed201/6

1500-3200

240

213

YWZ10-630/E121

Ed121/6

1200-2100

1.7

830

250

240

630

27

560

240

540

540

970

1015

425

170

400

28

434

YWZ10-630/E201

Ed201/6

2000-3600

434

YWZ10-630/E301

Ed301/6

2800-5300

435

YWZ10-630/E301/12

Ed301/12

3500-7000

2

950

1045

444

YWZ10-710/E201

Ed201/6

2300-4000

18

915

280

240

710

27

650

260

610

610

1060

1105

475

190

450

28

624

YWZ10-710/E301

Ed301/6

3100-6000

624

YWZ10-710/E301/12

Ed301/12

4000-8000

2

1070

1135

684

YWZ10-800/E301/12

Ed301/12

5300-9000

2

1130

320

240

800

27

700

300

680

680

1300

1300

530

210

520

28

700

注:具体型号、结构外形尺寸保留更改的权利。

YWZ10 系列电力液压鼓式制动器(附加手动、防护罩)

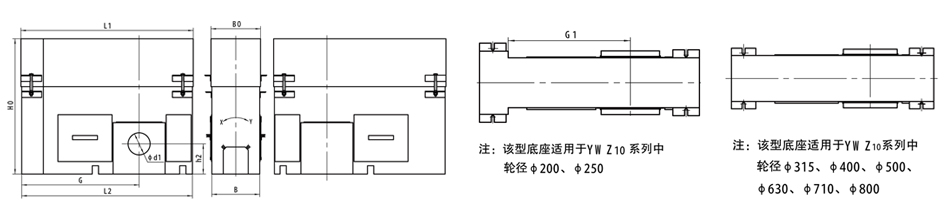

防尘罩外型以及安装尺寸
